SY3002智能三相用電檢查儀：集電參數測量、電能表校驗、接線判別、CT變比測試、電能質量分析、波形、諧波、頻譜和抄表等為一體的智能化儀表，測量結果以向量圖或者表格等方式顯示。測量范圍：0-500V、0-10A，精度：電壓0.2級，電流0.5級，相位：±1.0°，測相范圍：電流5mA-10A、電壓3V-500V
一、主要功能及特點
1. SY3002智能三相用電檢查儀具有6路輸入（3路電壓、3路電流），支持三相四線和三相三線接線方式。
2. 真彩色TFT顯示，觸摸屏操作，可實時同屏顯示電壓和電流真有效值、相位、頻率、功率、功率因數等電參數，測量結果以向量圖、幅值、相位、一次等多種方式顯示。
3. 數字信號處理技術，抗干擾能力強，測量得到RMS真有效值和基波相位值，快速準確，可用于波形失真嚴重的現場環(huán)境。
4. 可顯示三相電壓、電流基波幅值、2～50次諧波含有率和柱狀圖，具有電能質量分析功能；可實時顯示三相電壓、電流波形。
5. 可根據用戶不同負載類型實時進行三相三線制192種和三相四線2304種接線錯誤判定，可直接顯示功率表達式和錯誤接線圖，并進行追補電量計算。
6. 具有光電脈沖輸入輸出接口（兩個輸入，一個輸出），具備三相電能表誤差校驗和常數校核功能,支持主副表同時校準。
7. 具有485和紅外接口，可進行電能表抄表，讀取電能表內部測量結果。
8. 具有儀表內部溫度測量功能。
9. 支持2G以上大容量TF卡存儲，可以存儲接線檢查、電表校驗和趨勢圖，數據方便導入Excel。
10. 可選配500A、1500A等電流鉗，測量CT變比。
11. 支持軟件校準，內部無硬件校準，穩(wěn)定度好，年變差小。
12.配有藍牙和USB接口，可以連接安卓手機，利用聯(lián)機APP擴充更多功能：
1）可實現對復雜的現場測量或調試進行多樣化遠程技術指導（通過APP、QQ、微信等實時方式分享測量結果）；
2）可對每一個現場的測量數據、工作環(huán)境及工作人員等情況進行詳細的記錄，試驗結果按自定義模板導出為word文件；
3）保存時生成地理位置信息，可以添加現場照片、可以添加文字備注等；
4）帶負荷測試時也可直接生成word報告；
5）可以選配藍牙打印機利用APP現場打印。

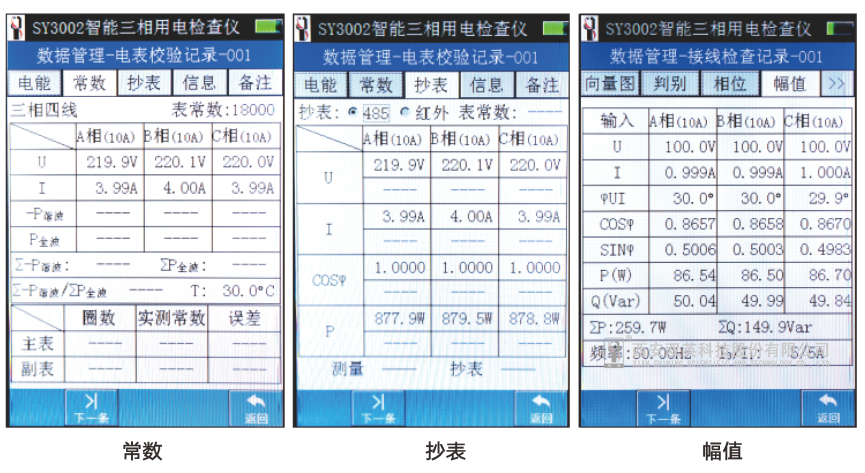

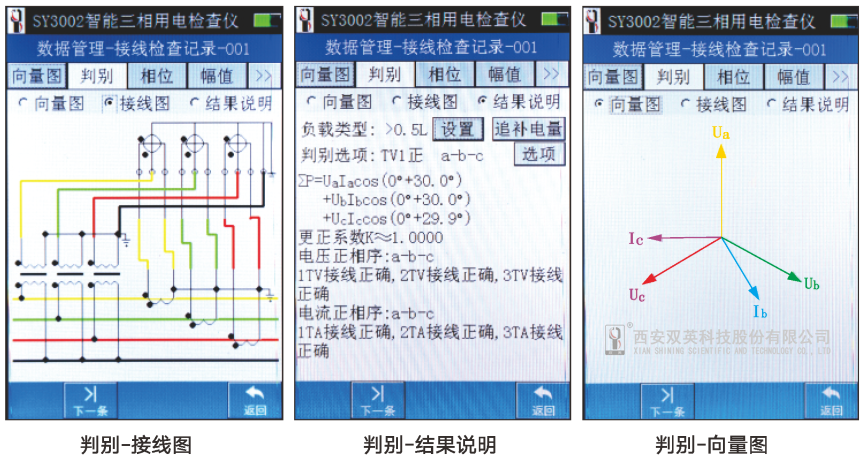

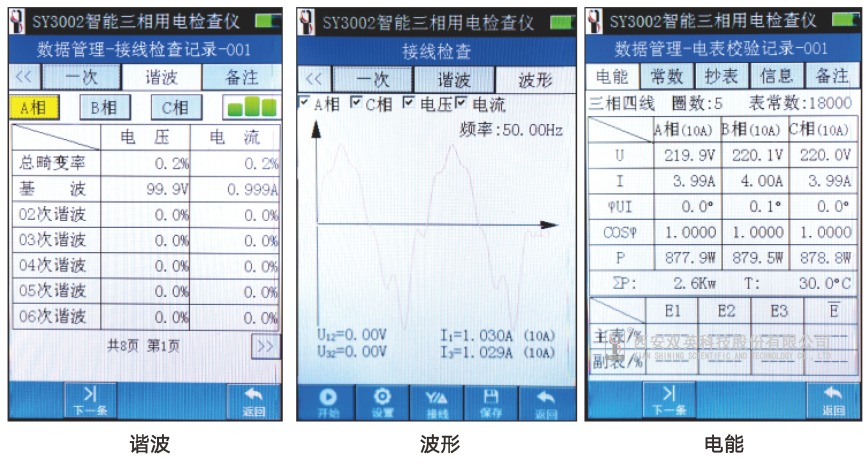

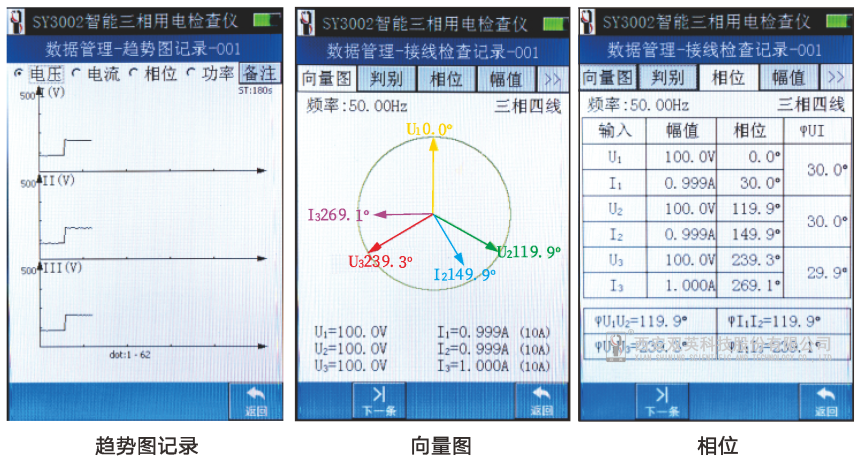

二、測量顯示界面
每次測量得到的數據或保存在記錄中的測量結果都可以按照向量圖、相位、幅值、一次側、諧波、判別結果、備注等不同方式來顯示其中的信息，用戶可以根據自己的需要進行選擇查看
基本誤差
幅值測量誤差：
|
功 能 |
量 程 |
分辨率 |
精 度 |
|
電壓（U） （0～500V） |
500V |
1V |
±0.2%量程 |
|
300V |
0.1V |
||
|
20V |
0.01V |
||
|
電流（I） (10A電流鉗) |
10A |
0.01A |
±（0.3%讀數+0.2%量程） |
|
2A |
0.001A |
||
|
200mA |
0.1mA |
||
|
電流（I） (500A電流鉗) （選配） |
500A |
1A |
±（0.3%讀數+0.2%量程） |
|
100A |
0.1A |
||
|
10A |
0.01A |
頻率、相位測量誤差：
|
功 能 |
結果范圍 |
分辨率 |
誤差范圍 |
|
頻 率 |
45Hz～65Hz |
0.01Hz |
±0.05Hz |
|
相 位 |
0～360° |
0.1° |
±1° |
|
功率因數（有功） |
-1.0000～1.0000 |
0.0001 |
--- |
電能計量誤差:
|
功能 |
電壓/V |
電流鉗類型 |
電流/A |
功率因數 |
誤差/% |
|
電能 |
57V～380V |
10A |
0.5～10 |
1.0 |
±0.5 |
|
0.5 |
±1.0 |
||||
|
500A（選配） |
5～500 |
1.0 |
±0.5 |
||
|
0.5 |
±1.0 |
